العالمي السريع المشبك

التكوين والمواد:

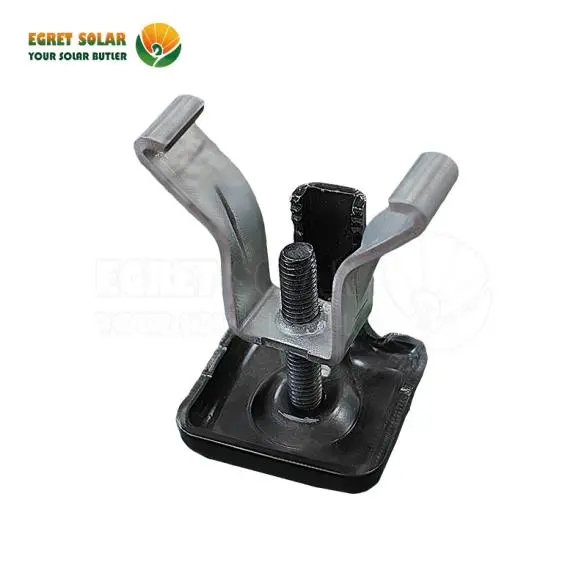

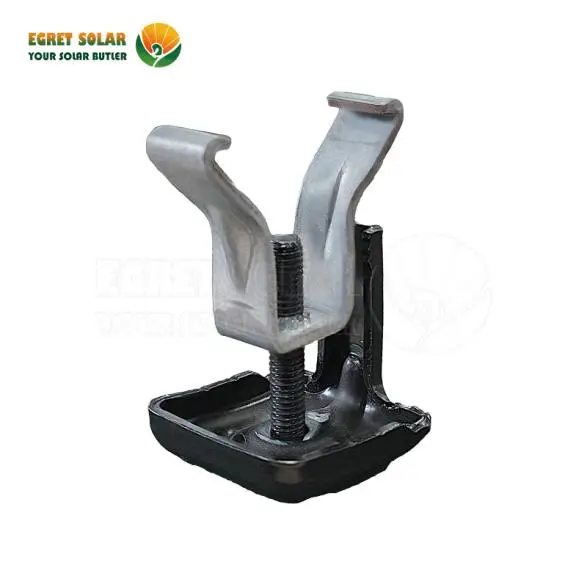

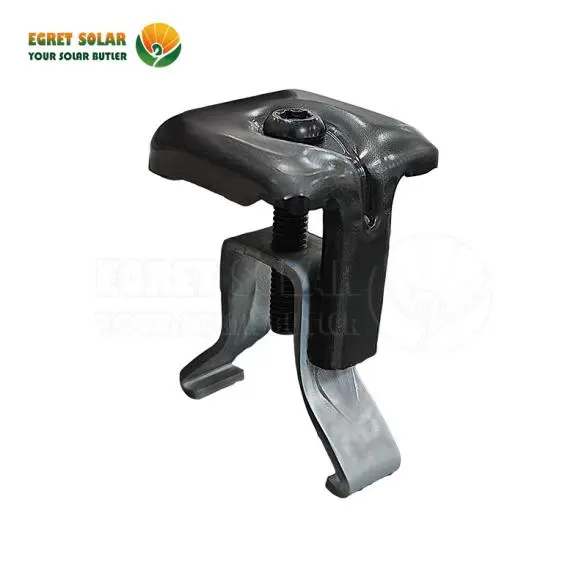

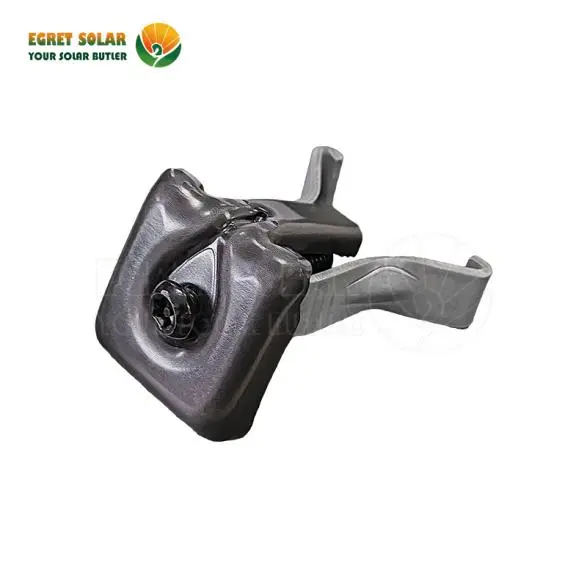

تتكون كتلة التثبيت هذه من ثلاثة أجزاء رئيسية: كتلة الضغط، والمسامير، والجوز. كتلة الضغط مصنوعة من AL6005-T5، والمسامير مصنوعة من SUS304، والجوز مصنوع من S350. تتمتع جميع هذه المواد بمقاومة ممتازة للتآكل وقدرات على الإصلاح الذاتي، مما يسمح باستخدام المشبك السريع العالمي في بيئات C3.

التثبيت والتشغيل:

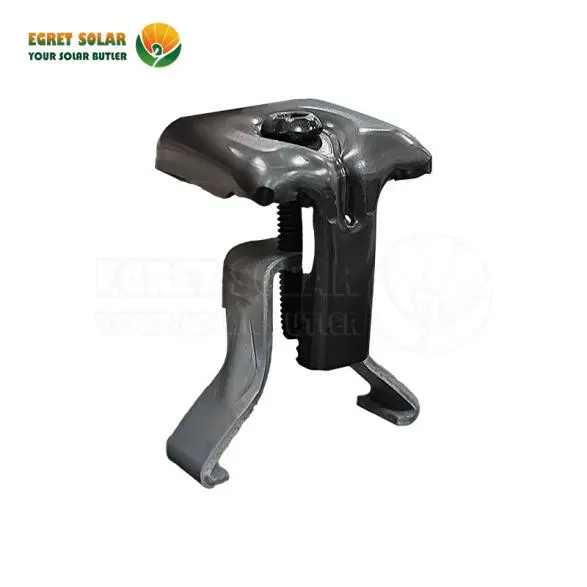

أثناء التثبيت، ما عليك سوى وضع كتلة التثبيت في الموضع المحدد على السكة واضغط عليها بقوة لإكمال التثبيت. عند استخدامه كمشبك جانبي لوحدات الطاقة الشمسية الكهروضوئية، يجب أن يكون اتجاه القطع لكتلة التثبيت موازيًا لجانب الجوز؛ عند استخدامه كمشبك متوسط ​​لوحدات الطاقة الشمسية الكهروضوئية، يجب أن يكون اتجاه القطع لكتلة التثبيت عموديًا على جانب الصامولة.

المزايا الوظيفية:

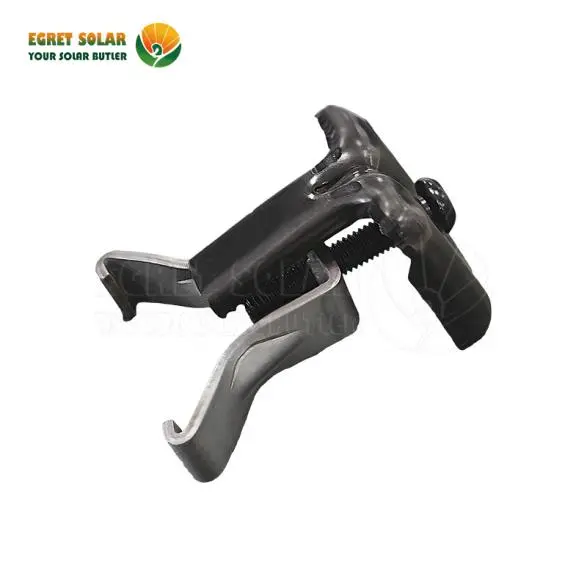

يطفو المشبك دائمًا فوق المسار أثناء التعديل، وهو تصميم يسمح له باستيعاب وحدات ذات سماكات مختلفة. يتم إكمال التثبيت بسهولة ببساطة عن طريق ضبط عمق المسمار المثبت في الصامولة. يمكن لمشبك اللوحة الشمسية القابل للتعديل 30-45 مم أن يتحمل اختبار قوة السحب بمقدار 15 كيلو نيوتن. السطح العلوي للمشبك مسطح، مما يشكل اتصالاً سطحيًا بسطح الوحدة الشمسية، مما يعزز الضغط على الوحدة ويقلل الضرر الناتج عن نقطة الاتصال. يخضع سطح المشبك لمعالجة أنودة AA10~15، مما يجعله مقاومًا للتآكل، مما يزيد من عمر اللوحة الشمسية، ويحسن كفاءة توليد الطاقة في محطة الطاقة.

ورقة المعلومات

المواد: AL6005-T5.

المواصفات: طول 35-50 مم، حسب الطلب.

اللون: بأكسيد طبيعي أو أسود.

موقع التثبيت: قضبان تركيب الطاقة الشمسية.

سرعة الرياح: 60 م/ث.

الضمان: ضمان 12 سنة، 25 سنة مدى الحياة.

التعبئة: 140-160 قطعة لكرتون واحد.

خاتمة

من الناحية الهيكلية: تركيب التلامس السطحي، أكثر أمانًا من تركيب التلامس النقطي.

من حيث سهولة الاستخدام: متوافق مع معظم المكونات الموجودة في السوق.

من حيث التركيب: تركيب سريع، مما يقلل وقت التركيب بنسبة 30% مقارنة بالمشابك العادية.

من حيث النقل: معبأة في صناديق ومنصات نقالة، خفيفة الوزن.

سؤال وجواب

س: ما هي مدة دورة الإنتاج لهذا المشبك؟

ج: سيتم الانتهاء من الإنتاج في غضون أسبوعين بعد استلام الدفع المسبق، وسيتم التسليم وفقًا لأقرب جدول شحن.

س: هل هناك مسارات متوافقة للمشبك المباعة؟

ج: نعم، يمكننا بيع المجموعة بأكملها، بما في ذلك الخطافات والمسارات والمشابك.

س: هل يمكن للمشبك أن يتحمل البيئة المعرضة للملح C4؟

ج: نعم، يمكن أن يكون السطح مؤكسدًا باستخدام AA15، والمسامير مصنوعة من الفولاذ المقاوم للصدأ SUS316.
