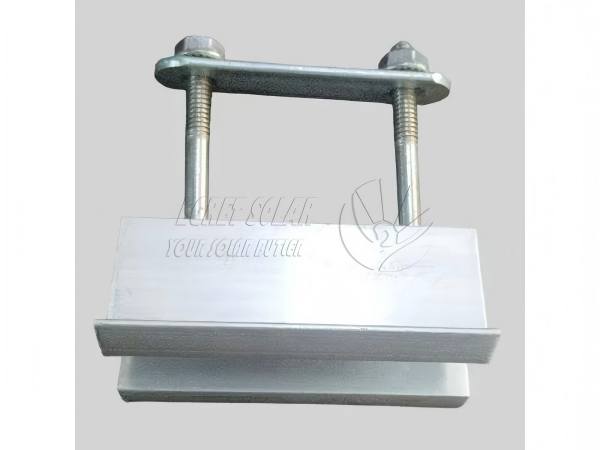

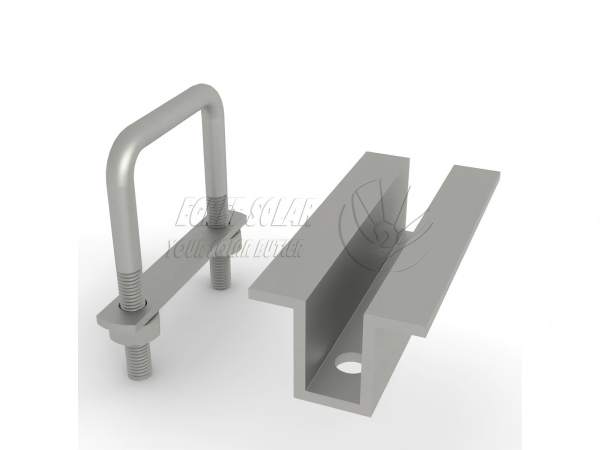

المزدوج U بولت الشمسية منتصف المشبك

يتم استخدام المشبك الشمسي الأوسط ذو الترباس المزدوج على شكل حرف U من Egret لتثبيت الألواح الشمسية على كلا الجانبين في الموضع الأوسط بين لوحين كهروضوئيين شمسيين متجاورين. على عكس المشبك الشمسي المتوسط ​​العادي والمشبك النهاية، جسم المشبك أطول، 80-100 مم، مما يؤدي إلى توزيع القوة بشكل أكثر توازنًا وتشكيل هيكل عازل لمنع الضغط والخدش على إطار الألومنيوم الكهروضوئي.

الطول القياسي للمنتج يغطي 80-100 مم، ويتم قبول الأطوال المخصصة الأخرى. وهو متوافق مع سمك الوحدة الكهروضوئية السائدة 30/35/40 مللي متر في السوق ؛ يمكن تخصيص ارتفاع الشكل U ليتناسب مع المواصفات المختلفة للعوارض الرئيسية الفولاذية المربعة.

معلمات المنتج

تعليمات التخصيص

خيار طول مشبك الألومنيوم: 80 مم إلى 120 مم

ارتفاع إطار اللوحة الكهروضوئية المناسب: 30 إلى 40 مم

عرض فتح الترباس على شكل حرف U (مناسب للعوارض الرئيسية للأنبوب المستطيل): 40/60/80/100 مم، مناسب للأقواس المستطيلة 40×60، 50×80، 50×100، إلخ.

قطر قفل U Bolt PV: عادةً M8 وM6

إذا كانت سكة الحامل عبارة عن أنبوب دائري، فيمكن استخدام مسمار مستدير على شكل حرف U؛ إذا تم استخدام الفولاذ على شكل حرف U، يمكن استخدامهمشبك شمسي متوسط ​​مع صامولة بلاستيكية .

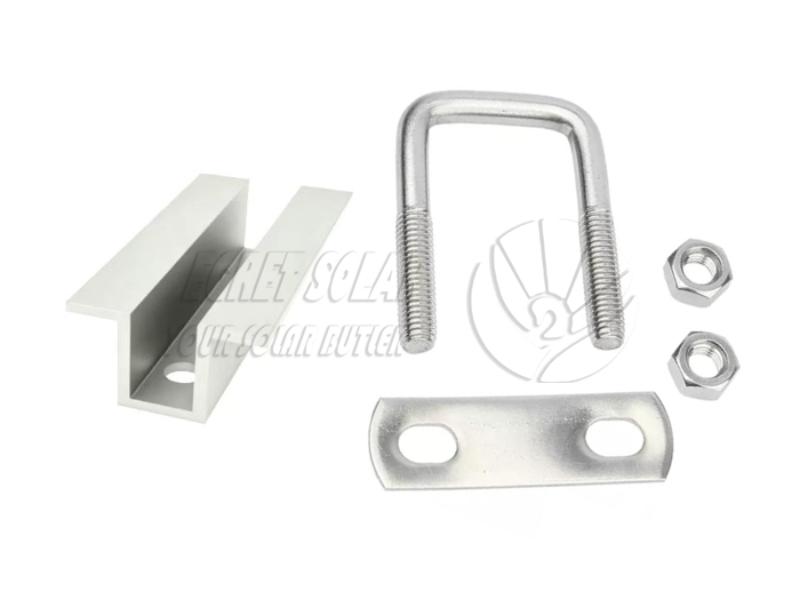

المكونات المضمنة

يتم شحن المجموعة الكاملة من المشبك الكهروضوئي U-bolt كمجموعة، ولا يلزم شراء الملحقات بشكل منفصل. تتكون المجموعة الكاملة مما يلي:

1. مشبك متوسط ​​من الألومنيوم *1

(Al6005-T5 سبائك الألومنيوم مقذوف، سطح بأكسيد

2. لوحة طويلة من الألومنيوم * 1

(مشبك ألومنيوم من نفس المادة)

3. مسمار على شكل حرف U * 1:

(الفولاذ Q235 المجلفن بالغمس الساخن، المنحني بشكل متكامل، مقاوم للصدأ ومقاوم للطقس)

4. غسالات مسطحة *2

(مثبتات قياسية مجلفنة بالغمس الساخن، مضادة للارتخاء ومضادة للانزلاق)

5. صواميل شفة أو صواميل سداسية خارجية *2

ملامح U الشمسية منتصف المشبك

توزيع متوازن للضغط، مما يمنع انزلاق اللوحة

تضمن منطقة المفصل الكبيرة بين مشبك الألومنيوم وإطار اللوحة الشمسية والسكة توزيعًا متساويًا للضغط مقارنة بالمشبك الأوسط الشائع، مما يمنع إزاحة اللوحة تحت الرياح القوية وتقلبات درجات الحرارة.

مقاومة للتآكل في الهواء الطلق على المدى الطويل

مشبك تثبيت شمسي بطبقة مزدوجة يقاوم الأشعة فوق البنفسجية والمطر والتآكل الحمضي/القلوي؛ البراغي على شكل حرف U مجلفنة بالغمس الساخن، مما يضمن التشغيل بدون الصدأ لمدة 15 عامًا حتى في المناطق الساحلية ذات رش الملح العالي والمناطق الجنوبية الممطرة، ومناسبة لمختلف البيئات الخارجية القاسية.

خدمة ما بعد البيع رائعة

تستخدم منتجاتنا مواد أساسية فولاذية عالية الجودة ولها طبقة مجلفنة بسمك 65 ميكرومتر، مما يوفر عمر خدمة يصل إلى 25 عامًا وضمان لمدة 12 عامًا.

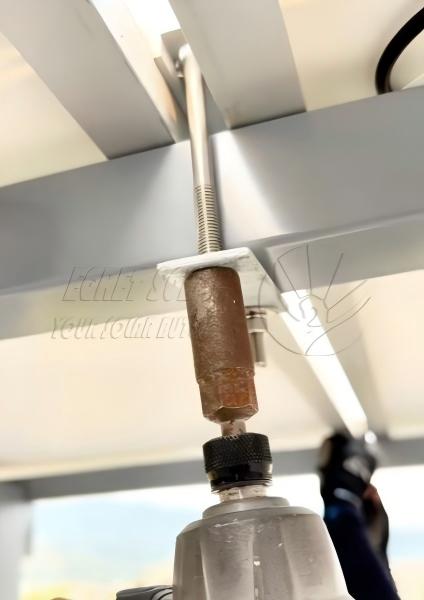

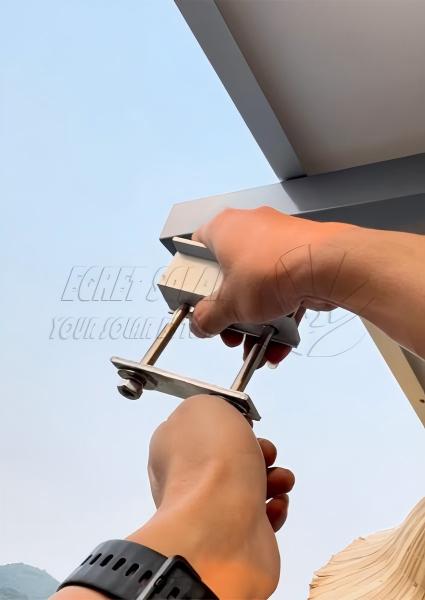

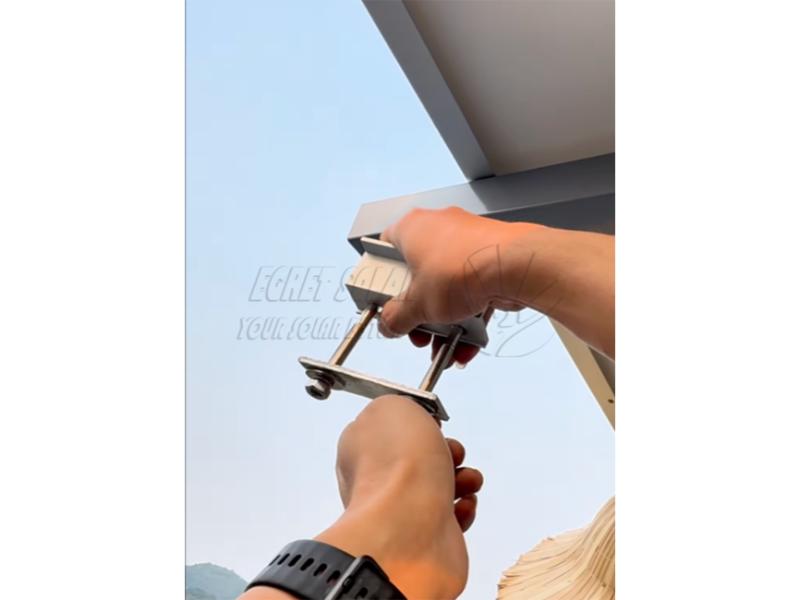

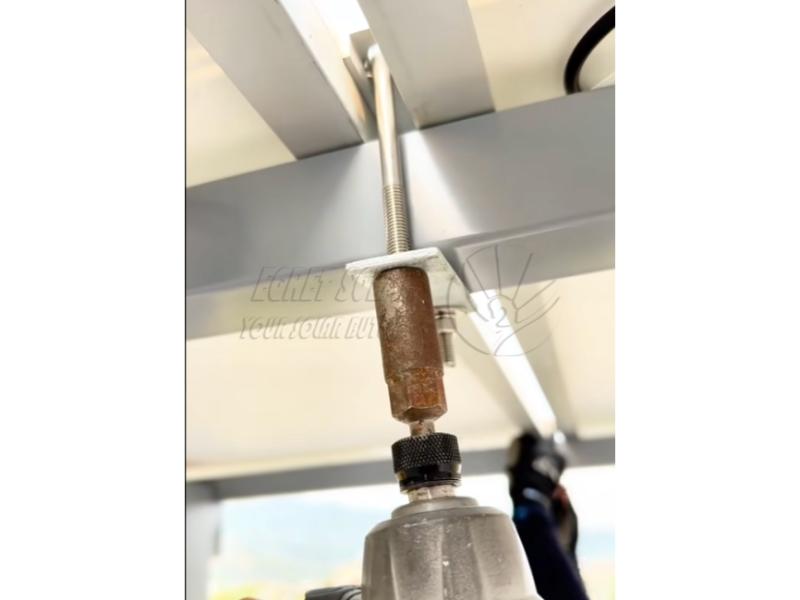

                                                                   صورة التثبيت مقدمة من عميل موريشيوس

التعليمات

س1. ما هي عوارض الأنبوب المربعة التي يمكن أن يثبت عليها الترباس على شكل حرف U؟

أ1. تناسب البراغي القياسية على شكل حرف U الحزم المربعة الفولاذية المجلفنة/ZAM المستطيلة. إذا كانت الدعامة الخاصة بك تستخدم عوارض عرض/سمك خاصة، فيمكننا تخصيص ارتفاع المسمار على شكل حرف U وعرض الفتح وفقًا لرسوماتك.

س2. هل يمكن استخدام هذا المشبك في المناطق التي بها نسبة عالية من الملح بالقرب من البحر؟

ج2: نعم. المشبك الأوسط U الشمسي مقاوم للأشعة فوق البنفسجية ومقاوم للأمطار الحمضية. تجتاز أدوات التثبيت المجلفنة بالغمس الساخن اختبار رش الملح لمدة 500 ساعة. بالنسبة للبيئات شديدة التآكل مثل الجزر، يمكن ترقية مسمار الزنك والألمنيوم والمغنيسيوم، مع عمر خدمة خارجي يزيد عن 20 عامًا.

Q3: إذا كانت بيئة التثبيت قاسية، فهل هناك أي أنظمة أرضية موصى بها يمكن تكييفها مع هذا المشبك الأوسط؟

ج: نوصي باستخدام نظام الأنبوب المربع zam عالي القوة، المناسب للمناطق ذات الثلوج الكثيفة والرياح في أوروبا. لا حاجة إلى اللحام، يتم التوصيل والتثبيت مباشرة باستخدام البراغي، مما يجعل التثبيت مريحًا.
