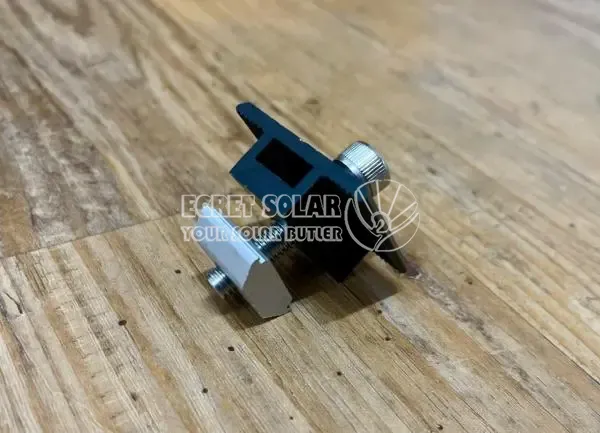

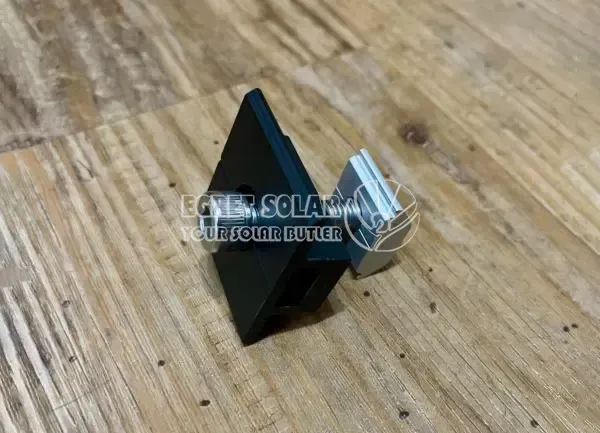

المشبك الأوسط القابل للتعديل الأسود الشمسي

المشبك الأوسط القابل للتعديل الأسود الشمسي هو مكونات متخصصة لتأمين ألواح الكهروضوئية (PV) لقضبان التثبيت. الوحدة الشمسية المصنفة من الألومنيوم منتصف المشبك تعطي أولوية لمقاومة التآكل ، المتانة الهيكلية ، والقدرة على التكيف مع حالات التثبيت المتنوعة. يسمح التصميم على شكل حرف T بمحاذاة سهلة من الألواح الشمسية المجاورة ويضمن حجة وآمنة.

تم تصميم المشبك الأوسط المتصاعد على شكل T الشمسي لتثبيت الألواح الشمسية بشكل آمن ويضمن أقصى استقرار وسهولة التثبيت. إنه مصنوع من سبيكة ألومنيوم متينة مقاومة للطقس وتوفر مقاومة تآكل ممتازة ، مما يجعلها مناسبة لكل من أنظمة الطاقة الشمسية السكنية والتجارية.

ميزة:

مناسبة لألواح شمسية سميكة 30 مم 35 مم.

المواد: سبيكة الألومنيوم AL6005-T5 ومسامير الفولاذ المقاوم للصدأ SUS304.

مواصفات المنتج: مناسبة لـ 30-35 مم من الحافة الشمسية.

سمك سبيكة الألومنيوم هو 4 مم ، والعرض 40 ملم.

مناسبة لمعظم عمليات تثبيت الألواح الشمسية على بيت السيارات والمنزل والقارب.

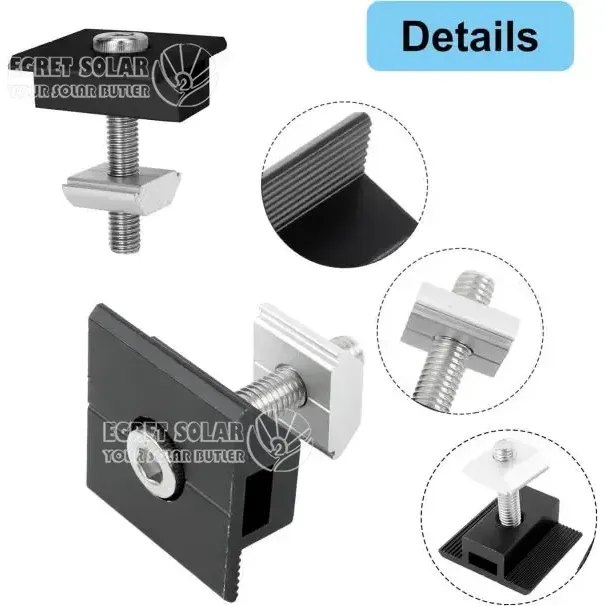

تفاصيل:

المادة: سبيكة الألومنيوم + عملية الطلاء الكهربائي (مقاومة الأكسدة)

اللون: أسود.

النمط: قوس على شكل حرف T.

الحجم: يمكن استخدامه للوحة الشمسية 30 مم 35 مم.

ميزة:

التوافق: مشبك متوسط لألواح PV مؤطرة 30-35 مم مع أبعاد قياسية مناسبة لسماكة لوحة شمسية مؤطرة 30-35 مم

مادة عالية الجودة: مشبك منتصف من 30-35 مم مصنوع من سبيكة الألومنيوم ، والتي تتميز بمقاومة التآكل والمتانة. تم بناؤها لتحمل الظروف الجوية القاسية ولديهم حياة طويلة.

تسهيل التثبيت: يسمح التصميم على شكل حرف T بمحاذاة سريعة وبدون مجهود من الألواح الشمسية ، ويقصر وقت التثبيت ويضمن شركة ثابتة ومستقرة

زيادة الاستقرار: يوفر قوة ودعمًا إضافيين للألواح الشمسية ، ويمنع الانزلاق أو الأضرار الناجمة عن التأثيرات الريفية والبيئية ، ويبقي نظامك الشمسي في مكانه بشكل آمن

سبيكة الألومنيوم: الأسود القابل للتعديل في منتصف المشبك ، يستخدم الألمنيوم الخفيف الوزن ، المقاوم للتآكل (على سبيل المثال ، AL 6005-T5) ، وغالبًا ما يكون مختلطًا باللون الأسود لحماية الطقس المعززة.

المكونات التكميلية: مسامير الفولاذ المقاوم للصدأ أو إدراج المطاط EPDM تضمن ختم الطقس ومنع تآكل اللوحة.

المعالجة السطحية: أنوود الأسود يحسن مقاومة الأشعة فوق البنفسجية والتكامل الجمالي مع الألواح الكهروضوئية.

يجب الجمع بين المشبك الأوسط القابل للتعديل الأسود الشمسي مع السكك الحديدية. تأكد من تثبيت المقاطع في الموضع الصحيح والمحاذاة عن طريق توصيل الألواح الشمسية والتوصيل بالسكك الحديدية.

التعليمات

1. ما هي هذه اللوحة الشمسية متوسطة المشبك القابلة للتعديل؟

لتأمين الألواح الشمسية لتركيب القضبان في نقاط وسيطة (وليس الحواف). أنها تمنع الحركة الجانبية وتوزيع الأحمال الميكانيكية (الرياح/الثلج).

2. ما مقدار الوزن الذي يمكن أن يدعمهم؟

الرياح: تصل إلى 60 م/ث (216 كم/ساعة).

الثلج: 1.4 كيلو نيوتن/متر مربع (140 كجم/متر مربع).

تحقق دائمًا من تصنيف تحميل اللوحة الخاص بك (على سبيل المثال ، Trinasolar DE09: MAX 2400 PA الضغط الأمامي).

3. إعدادات عزم الدوران التثبيت؟

تشديد البراغي إلى 16-20 نانومتر (140-180 رطل · في).

حرجة: تجنب الإفراط في الإثارة لمنع تشوه الإطار!

4. مقاومة التآكل؟

جسم الألمنيوم المختلط (على سبيل المثال ، AL 6005-T5).

براغي الفولاذ المقاوم للصدأ من الدرجة A4.

تم تصنيفها لمدة 25 عامًا في البيئات القياسية (المواقع الساحلية تحتاج إلى حماية معززة).

5. هل يعملون على أسطح مائلة؟

نعم ، ولكن تأكد:

القضبان موازية لمنحدر السقف.

المشابك عمودي على الألواح.

لا تظليل على خلايا PV.

6. تغطية الضمان؟

نحن نقدم ضمان 12 سنة.
