الشمسية الدائمة التماس سقف المشبك

يعمل مشبك سقف التماس الشمسي الخاص بنا بشكل جيد جدًا مع البلشون الأبيضنظام تركيب السقف المعدني بالطاقة الشمسية. تم تصميم هذا المشبك لتثبيت الألواح الشمسية بقوة على الأسطح المعدنية بدرزة ثابتة. لا تحتاج إلى المرور عبر سطح السقف. إنها توفر حلاً بسيطًا مانعًا للتسرب مع الحفاظ على سلامة السقف. يرجى الاتصال بنا إذا كنت بحاجة إلى عينات مجانية للاختبار أولاً.

تحديد

العلامة التجارية: البلشون الأبيض الشمسية

المواد: AL6005-T5

الطول: 50 ملم

اللون: طبيعي

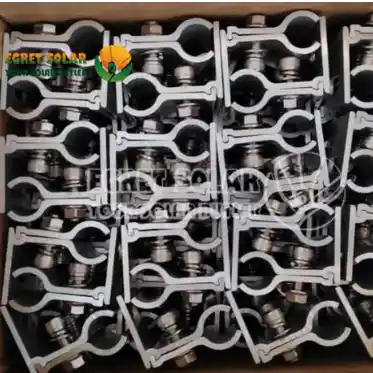

التعبئة: صندوق

حمل الرياح: 0.49 عقدة/م2

حمل الثلج: 1.6 عقدة/م2

أصل المنتج: الصين

ميناء الشحن: شيامن

دورة التسليم: 10-15 يوما

أبرز المنتجات

1) يتميز مشبك السقف ذو التماس الشمسي للسقف المعدني باتصال غير مخترق حقًا، مما يسمح بالتثبيت المباشر على ألواح السقف العمودية، مما يزيل مشاكل تسرب السقف والضمان المرتبطة بحلول الحفر.

2) يشتمل على حماية متكاملة من التآكل؛ يتم استخدام مطاط EPDM بين مشبك السقف والسقف لمنع التآكل بين مشبك السقف المصنوع من الألومنيوم ولوحة السقف الفولاذية.

3) يستخدم مشبك السقف مجموعتين من البراغي والصواميل المصنوعة من الفولاذ المقاوم للصدأ لضمان قوة تثبيت موثوقة ومقاومة للاهتزاز عند المفصل.

4) بالإضافة إلى بيع مشبك السقف بشكل منفصل، فإننا نبيعه أيضًا كنظام كامل لتركيب السقف الشمسي، بما في ذلكأقدام L الشمسيةوالقضبان ومشابك الألواح الشمسية.

5) من خلال التصميم الأمثل، يتم تصنيع مشبك سقف التماس القائم لقوس الطاقة الشمسية باستخدام AL6005-T5، ويتميز بشكل مدمج، وطول قطع قياسي يبلغ 50 مم، وتوافق واسع. (تتوفر أحجام أخرى، أو نقبل الطلبات المخصصة.)

التطبيقات

تُستخدم مشابك سقف التماس الدائمة المصنوعة من الألومنيوم بالطاقة الشمسية بشكل أساسي في أنظمة تركيب الأسقف المعدنية. إنه يوفر خيارات تركيب مرنة ويتم تثبيته بشكل آمن على التماس الثابت للسقف المعدني دون حفر أو اختراق، وبالتالي ضمان العزل المائي للسقف والسلامة الهيكلية. يوضح ما يلي طريقتين للتركيب المرن:

الخيار 1: كما هو موضح في الرسم البياني، يمكن استخدام مشبك السقف هذا مع القضبان، والأقدام على شكل حرف L، والمشابك المتوسطة، والمشابك النهايةلتشكيل نظام تركيب سقف معدني كامل.

الخيار 2: بفضل هيكل الثقب الأفقي الممدود في تصميمه العلوي، يمكن استخدام هذا المشبك أيضًا مع القضبان الأخرى التي تتطلب تركيبًا سفليًا، مثل القضبان 40*40 مم. من خلال الجمع بين المشبك الأوسط السريع، والمشبك النهائي السريع، وموصلات السكك الحديدية، يمكن تجميع نظام تركيب سقف شمسي كامل.

تعليمات التثبيت

بالمقارنة مع المشابك الأخرى التي تمر عبر السقف، فإن هذا المشبك سهل وسريع التركيب. كما أنه لا يؤذي السقف. وهذا يجعل تركيب الطاقة الشمسية أكثر أمانًا.

1) ضع مشبك السقف الشمسي غير المخترق على التماس الدائم.

2) قم بربط البراغي أو البراغي. استمر في الشد حتى يتم قفل المشبك بإحكام في المفصل.

3) قم بتثبيت السكة على مشبك السقف. استخدام البراغي والصواميل. يمكنك أيضًا إضافة أقدام على شكل حرف L. وهذا يجعل اللوحة الشمسية تجلس أعلى من السقف.

4) ضع اللوحة الشمسية على السكة. تأمينه مع المشبك لوحة. ثم يمكنك إكمال التثبيت الكامل للمشبك الشمسي لنظام تركيب السقف المعدني

الاستفسارات ذات الصلة

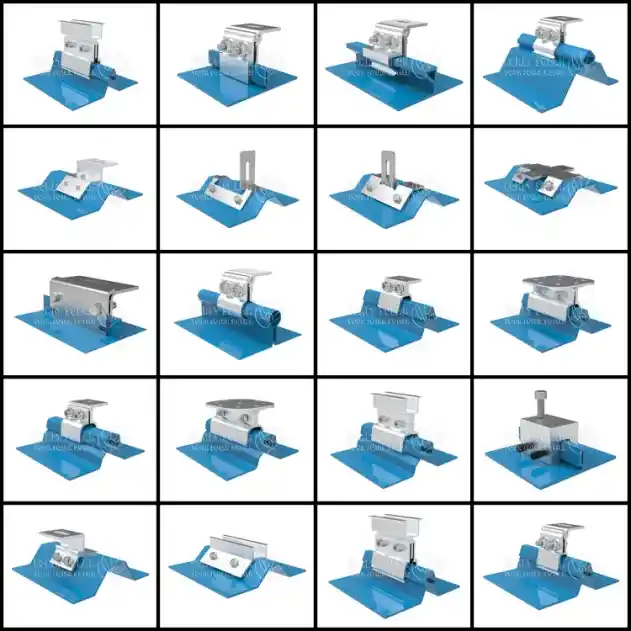

لدى Egret Solar أيضًا مشابك سقف للعديد من أنواع الأسطح. يمكنك العثور على واحد يناسب احتياجاتك. إذا لم تكن متأكدًا من المشبك المناسب لسقفك، أرسل لنا هذه المعلومات. يمكن لمهندسينا اقتراح الخيار المناسب لك:

1) بيانات المقطع العرضي للسقف

2) حمل الرياح والثلوج في موقعك

3) عدد الألواح الشمسية التي تريد تركيبها (يمكننا مساعدتك في معرفة العدد الذي تحتاجه)

يسعدنا تقديم أي مساعدة، لذا لا تتردد في الاتصال بنا في أي وقت إذا كنت في حاجة إليها!
