الألواح الشمسية جبل سقف المشبك

Egret Solar هي شركة متخصصة في توفير حلول التركيب الكهروضوئية، ومشبك السقف المثبت على الألواح الشمسية المقدم هنا متاح للطلبات بالجملة واحتياجات الشراء الكبيرة الأخرى. تم تصميم مشبك السقف خصيصًا لاستيعاب الأسقف الفولاذية المموجة شبه المنحرفة ويستخدم أداة غير مثقاب، والتي يتم تركيبها مباشرة على قمم الألواح المعدنية. بالنسبة للمشاريع الكهروضوئية التي تعمل في ظل قيود الميزانية، فإن اختيار مشبك السقف هذا يقلل من هوامش السقف غير المستخدمة، وبالتالي يزيد من القدرة المركبة لمنطقة السطح. مصنوع من الفولاذ المقاوم للصدأ عالي القوة مع سطح مصقول بالرمل ومزود ببطانة مطاطية مقاومة للماء EPDM.

أبرز المنتجات الرئيسية

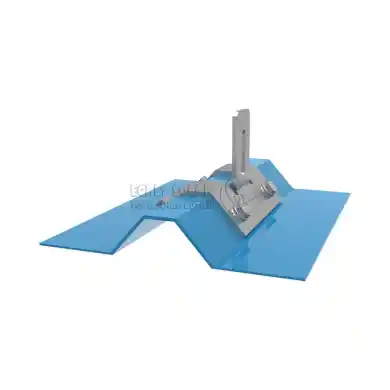

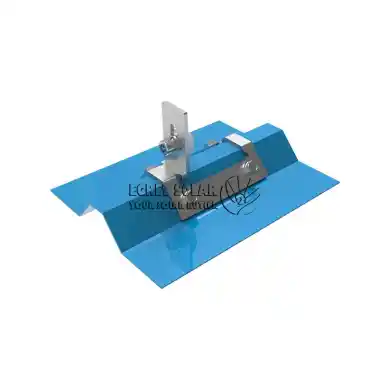

تتمثل الوظيفة الأساسية للمشبك الشمسي للسقف الفولاذي المموج في تثبيت الوحدات الكهروضوئية بشكل آمن على قمم مقاطع الأسقف الفولاذية الملونة. لا حاجة إلى ثقب مسبق، يمكنك ببساطة استخدام مفك براغي كهربائي لدفع البراغي مباشرة في المشبك للتثبيت. تم تجهيز مشابك التثبيت الشمسية لدينا بمادة EPDM، والتي تضمن بقاء طبقة العزل المائي للسقف سليمة. تم تصميم مشبك السقف لتخطيط الوحدة الأفقية، إذا كنت بحاجة إلى تخطيط الوحدة الرأسية، فإن Egret Solar توفر أيضًا مشبك سقف مثبتًا بالطاقة الشمسية لهذا الغرض. متوافق مع الأسقف الفولاذية الملونة شبه المنحرفة، يعمل هذا المشبك كمكون حاسم لمحطات الطاقة الكهروضوئية التجارية والصناعية.

مواد المنتج ومواصفاته

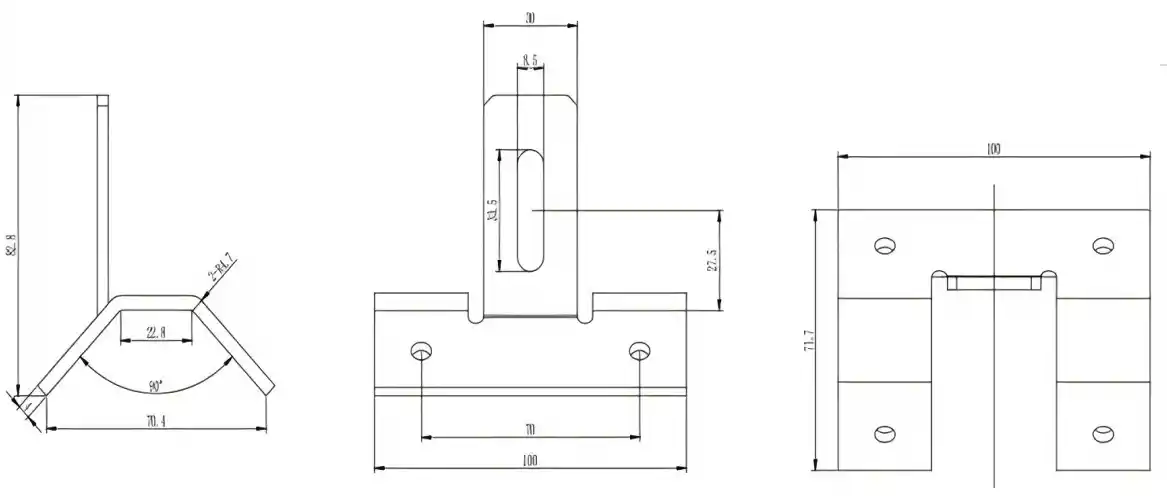

يتم إنتاج مشبك التثبيت الشمسي الخاص بنا من الفولاذ المقاوم للصدأ، مع تشطيب السطح بالرمل. التي تقدم قوة ممتازة ومقاومة للتآكل. إنه مزود بوسادات مطاطية EPDM تتوافق بإحكام مع سطح بلاط السقف، مما يضمن إغلاقًا مانعًا لتسرب الماء لبلاط السقف. يبلغ طول المشابك الكهروضوئية القياسية على السطح 100 مم، كما هو موضح في الصورة أدناه بأبعاد محددة مفصلة. يمكننا أيضًا تخصيص الأبعاد لتناسب شكل البلاط المحدد لسقفك.

نظام التجميع المعياري

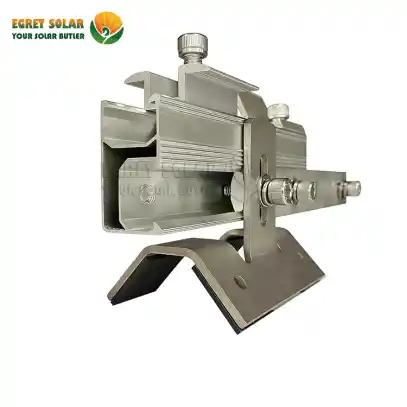

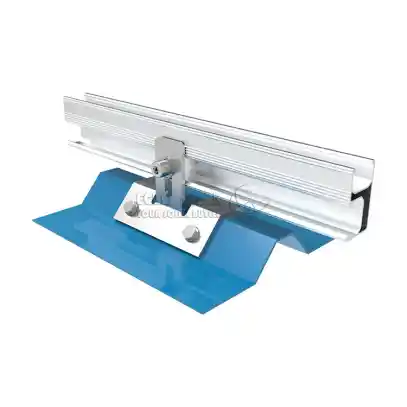

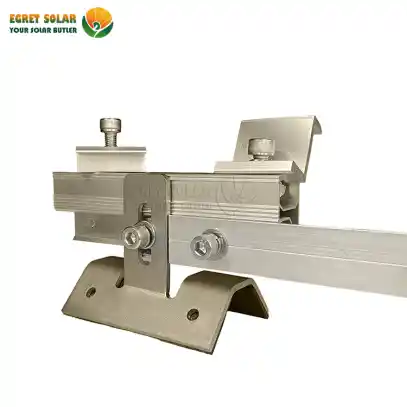

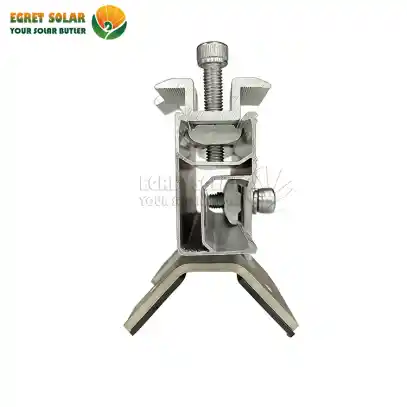

يتميز مشبك السقف الشمسي شبه المنحرف بتصميم تجميعي معياري، مما يسمح له بتكوين Egret Solar47 ملم السكك الحديديةوموصل السكك الحديدية وغيرها من الملحقات لتشكيل نظام تركيب سقف معدني شمسي كامل. يتم تثبيت مشبك السقف الفولاذي المموج شبه المنحرف على السكة مقاس 47 مم عبر مسمار M8 والجوز الشريحة، بينما يتم وضع المشبك الأوسط والمشبك النهائي على السكة لتثبيت الوحدات الشمسية بقوة. سنقوم بحساب ارتفاع المشابك الطرفية وطول البراغي بما يتناسب مع أبعاد الوحدات الكهروضوئية الخاصة بك.

نقاط التثبيت الرئيسية

استنادًا إلى خطة التخطيط الجانبي الخاصة بك للوحدات الكهروضوئية، ضع مشابك السقف الشمسية بدون حفر على قمم صفائح السقف الفولاذية الملونة. الخطوة التالية هي ببساطة استخدام مفك براغي كهربائي لربط البراغي، ويستغرق تركيب مشبك السقف دقيقتين فقط. بعد ذلك، قم بتحريك الجوز داخل السكة وشد البراغي M8. ضع وحداتك على القضبان، ثم استخدم المشابك الوسطى والمشابك الطرفية لتثبيتها في مكانها. وأخيرًا، تأكد من عدم وجود ارتخاء لإكمال التثبيت.

التعبئة

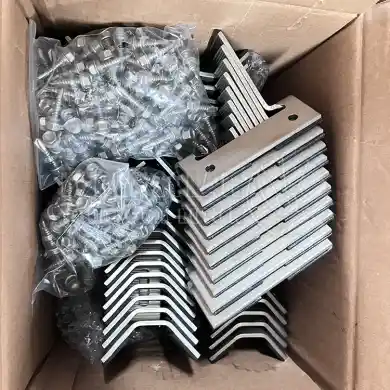

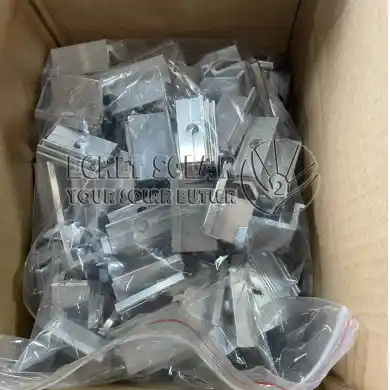

أبعاد الكرتون القياسية للمشابك المعدنية للأسقف الكهروضوئية هي 540 × 220 × 220 ملم. يحتوي التكوين القياسي على 60 مجموعة لكل كرتونة، ويتم تعبئة البراغي بشكل فردي لمنع الضياع، وكذلك للحماية من الخدوش والرطوبة أثناء النقل.

التعليمات

س 1: ما هي أنواع صفائح التسقيف الفولاذية الملونة المتوافقة مع مشبك السقف؟

ج:  إنه متوافق مع صفائح التسقيف الفولاذية ذات الألوان شبه المنحرفة السائدة. بالنسبة للألواح ذات المواصفات الخاصة، يمكننا توفير المشابك المخصصة.

س 2: هل تؤثر طريقة تركيب مشبك السقف على العزل المائي للسقف الفولاذي الملون؟

ج:  لا، لا يحدث ذلك. يتم تركيب حشية العزل المائي EPDM بإحكام على سطح السقف، مما يزيل بشكل فعال خطر تسرب المياه الناتج عن اختراق السقف.

Q3: يمكنك أن تفعل OEM/وضع العلامات الخاصة للطلبات الكبيرة؟

ج: نعم، يمكننا تصنيع المعدات الأصلية للطلبات المجمعة. يمكننا تغيير أشياء مثل ملصقات المنتجات والألوان والتفاصيل الأخرى.

Q4: هل أحتاج إلى محترف لوضع هذا المشبك؟ هل لديك تعليمات لكيفية القيام بذلك؟

ج: لا تحتاج إلى محترف لتثبيته. يمكننا مساعدتك في تركيبه من خلال إعطائك مقاطع فيديو أو مساعدة فنية عن بعد.
