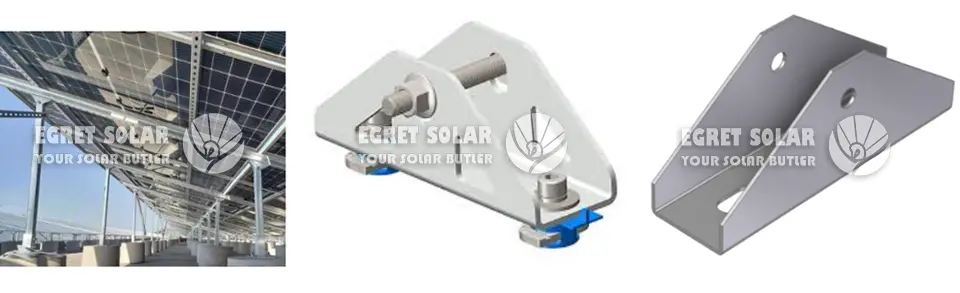

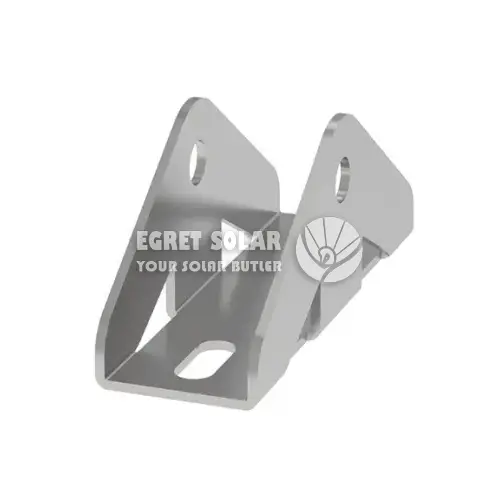

وصلة ثلاثية من الفولاذ الكربوني الشمسي

قوة عالية، تركيب مشروع كهروضوئي مبسط، وعالمية قوية.

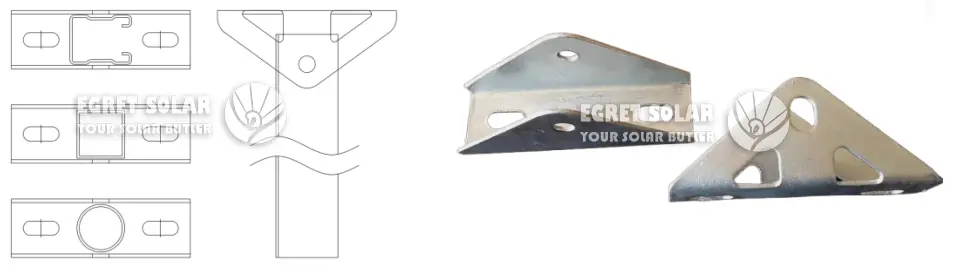

يتم تصنيع الوصلة ذاتية التطوير لشركة Egret Solar عن طريق تثقيب وثني الألواح المصنوعة من مادة Q235B، وتبلغ قوة الخضوع للمفصل الثلاثي المثبت على الأرض الشمسية 235 ميجا باسكال. الجزء الأوسط من المفصل عبارة عن حز مستطيل، والذي يمكن تركيبه بمقاطع مشتركة مثل فولاذ القناة C، فولاذ القناة U، الأنابيب المربعة والأنابيب المستديرة. يمكن تعديل العرض وفقًا لمتطلبات المشروع الفعلية.

تصميم مجوف مع تعديل متعدد الفتحات:

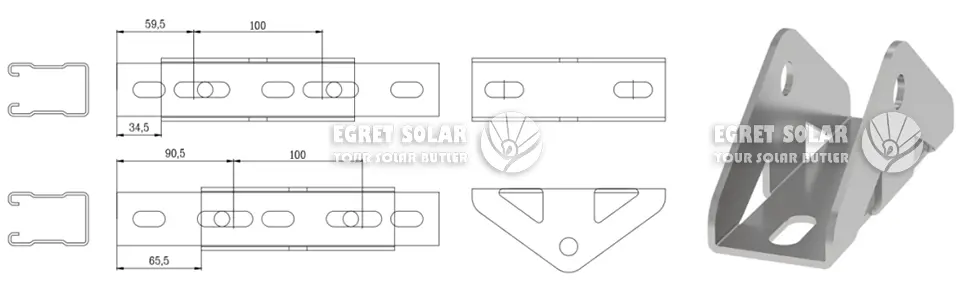

يعتمد جانبا المفصل تصميمًا مجوفًا، مما يقلل من مساحة الريح للدعم الكهروضوئي في الاتجاه الجانبي. تتم معالجة الجزء السفلي من موصل المفصل الثلاثي الكهروضوئي في فتحات مشقوقة، مما يسمح بتعديل أمامي وخلفي بمقدار 30 مم على الشعاع الطولي. وهذا يحل مشكلة الزوايا غير المتناسقة للدعامات الكهروضوئية الناتجة عن أسطح الطرق غير المستوية ويقلل التداخل أثناء التثبيت.

المزايا والميزات لهذا الرابط المشترك الثلاثي للطاقة الشمسية:

1. مقاومة التآكل: هذا الوصل المثلثي مصنوع من مادة Q235B مع معالجة سطحية مجلفنة بالغمس الساخن، وسمك طبقة الزنك على السطح يصل إلى 65μm، مما يحقق تأثير مضاد للتآكل لمدة 20-30 سنة في بيئة C3.

2. خفيف الوزن: تصميم مجوف لتقليل الوزن.

3. قوة عالية وقدرة تحميل عالية: يمكن تعزيز القوة الهيكلية عن طريق استبدال المادة وزيادة السُمك.

4. سهولة التركيب: يمكن أن تكون متشابكة في أزواج، مما يقلل مساحة التخزين بنسبة 40%. تتميز بحجمها الصغير ووزنها الخفيف، مما يجعلها مريحة للنقل.

التعليمات

س: كيفية اختيار وصلة مثلثة مناسبة من الفولاذ الكربوني الشمسي؟

ج: سوف نقوم باختيار أو تخصيص المفصل المقابل وفقًا لظروف الرياح والثلوج للمشروع والملفات الرئيسية المستخدمة.

س: هل يمكن تحسين أداء المواد ومقاومة التآكل للمفاصل؟

ج: يمكن تكثيف الطلاء المجلفن أو يمكن اعتماد ألواح من مادة SUS350 للمعالجة.

س: كم من الوقت تستغرق تكلفة النقل ووقت التسليم؟

ج: يتم حساب تكلفة النقل وفقًا لظروف الميناء الفعلية وحجم الشراء. وقت الإنتاج هو 15 يوم عمل، وسيتم شحن البضائع بناءً على أقرب جدول شحن.
