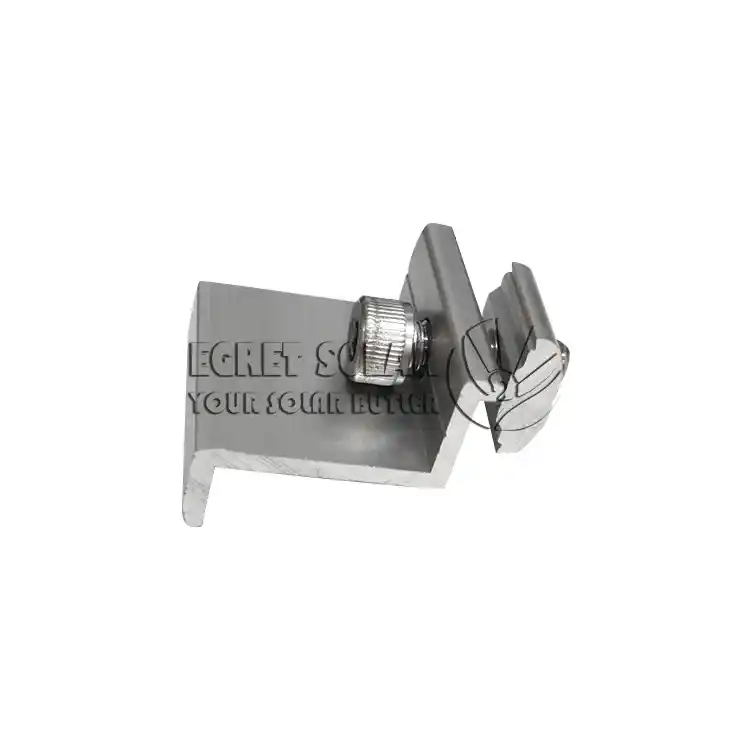

نهاية المشابك

النهاية المشابك لالبلشون الأبيض الشمسية، مثل كتلة الضغط المتوسط، يجب أن تكون متوافقة مع سمك إطار المكون (عادة 30-40 مم)، ويمكن أن تكونحسب الطلبوفقًا للحلول الهندسية المختلفة، وهي مصنوعة من مادة سبائك الألومنيوم المؤكسدة لتجنب التآكل مع إطار المكون ولعب دور عازل في نفس الوقت.

الميزات الرئيسية

نهاية المشبك الشمسيةيثبت إطار المكون الخارجي لكل صف حتى نهاية السكة لمنعه من الانزلاق. وفي الوقت نفسه، يساعد الضغط على حواف المكونات على تقليل غزو الرياح والأمطار والغبار من الجوانب. وهو يقع على حافة المصفوفة ويتحمل مباشرة أقوى قوة رفع الرياح (قوة السحب للأعلى) وقوة شفط الرياح، وهي نقطة تحمل القوة الرئيسية في التصميم المقاوم للرياح ويجب أن تتمتع بقوة ميكانيكية كافية.

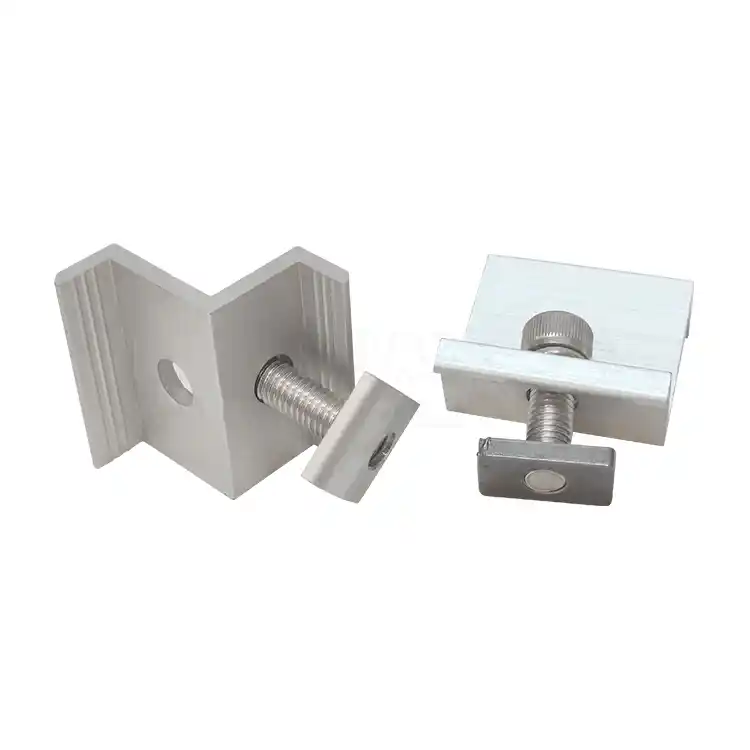

الفرق بين المشبك الشمسي

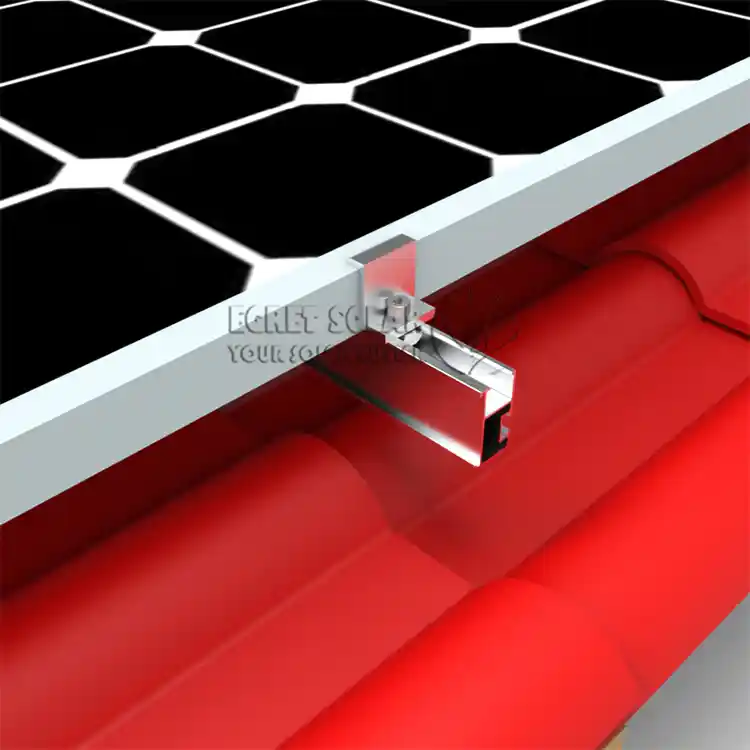

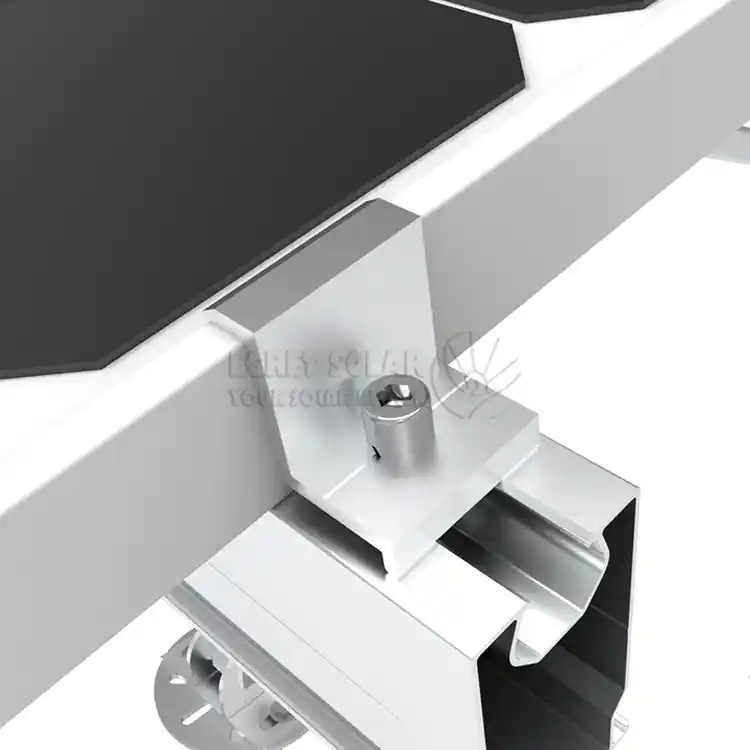

موقف التثبيت منالمشبك النهائي للألواح الشمسيةيوجد في بداية المصفوفة ونهايتها، ويتم إصلاح الإطار الخارجي لوحدة واحدة فقط. تتحمل قوتها الأساسية بشكل أساسي أقوى حمل الرياح على جانب واحد من الوحدة، وفي الوقت نفسه تلعب دور التثبيت الطرفي، ومقاومة ضغط الرياح الشديد، وإغلاق الحافة. عادةً ما يتم تصميم المظهر بحيث يكون طرف واحد مغلقًا أو يتميز بغطاء نهائي.

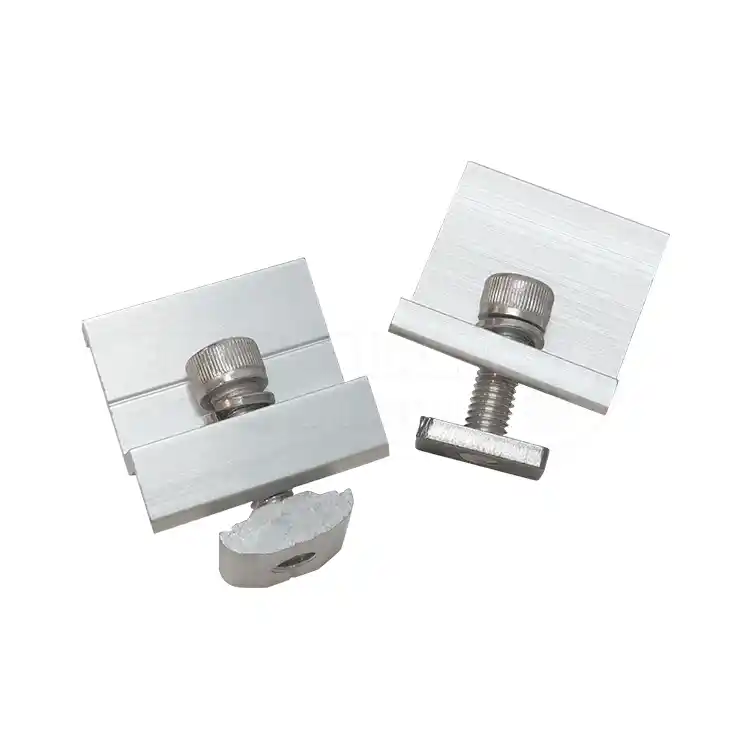

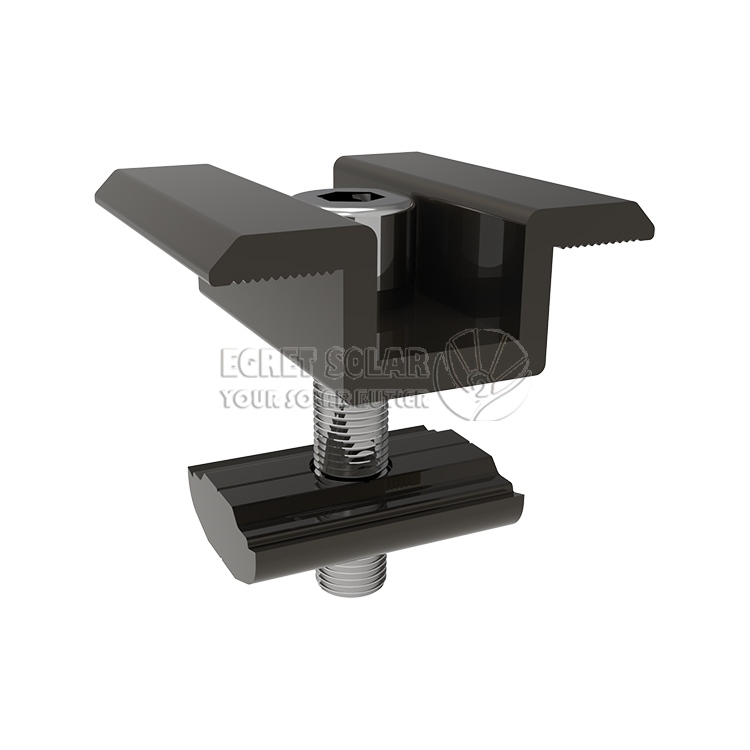

يتم تثبيت المشبك الأوسط في منتصف المصفوفة ويقوم بتثبيت الإطارات الداخلية لمكونين متجاورين في وقت واحد، مع تحمل القوة المنقولة بواسطة المكونين المتجاورين. إنه يقاوم بشكل أساسي قوة رفع الرياح الصاعدة. كلا طرفي المشبك الأوسط مفتوحان ويستخدمان لتثبيت اللوحة.

مبادئ التصميم

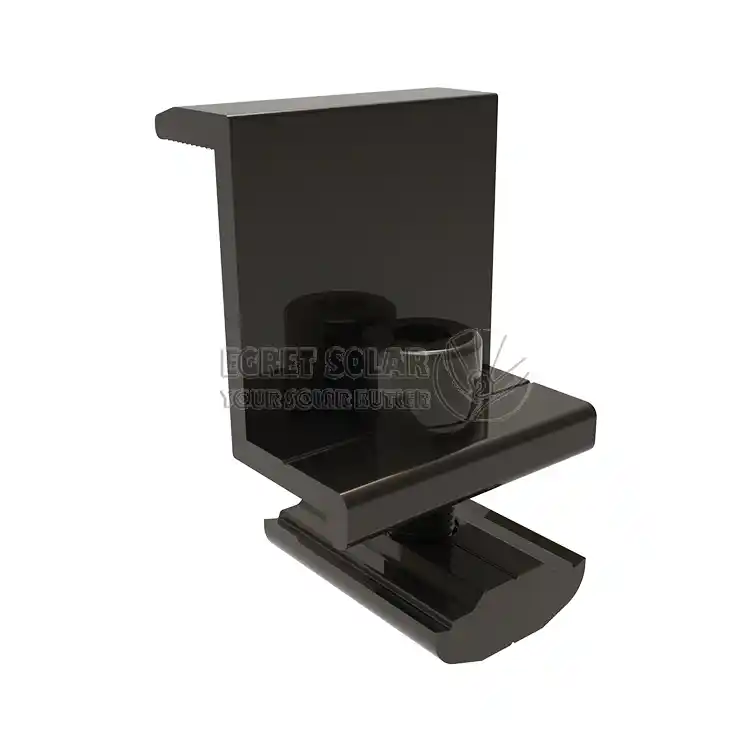

تصميم المنتج يحل المشكلات الرئيسية التي غالبًا ما يتم مواجهتها في الهندسة العملية، كتلة الضغط الطرفية التقليدية عرضة للدوران والإزاحة عند تشديدها،البلشون الأبيض الشمسيةتصاميمالمشابك النهائية لتركيب الألواح الشمسيةسطح محمل ثلاثي الزوايا تم تصميمه وتطويره وإنتاجه يحول القوة الدورانية الناتجة عن التثبيت إلى قوة قفل عمودية لأسفل من خلال سطح اتصال فريد، مما يحل هذه المشكلة بشكل أساسي ويجعل التثبيت أكثر ثباتًا، تصميم T-bolt مع أسنان مضادة للانزلاق يمكن تثبيت البراغي في أخاديد سكة التوجيه للتثبيت، مما يجعل التشغيل بيد واحدة ممكنًا ويعزز بشكل كبير راحة التثبيت.

يسأل الناس أيضا

س: لماذا يجب أن تأتي من نفس العلامة التجارية أو السلسلة المتوافقة مثل قضبان التوجيه ومكوناتها؟ هل يمكن استخدامها بشكل عشوائي؟

ج: لا ينصح بالخلط بينهما. نظرًا لعدم التطابق الميكانيكي، يختلف عرض الأخدود وتحمل الشكل للملفات (قضبان التوجيه) من العلامات التجارية المختلفة. الالمشابك نهاية الألواح الشمسية

أو ربما لم يتم إدخال المسمار T أو قفله بشكل صحيح، مما يؤدي إلى تثبيت غير مستقر.

س: أثناء التثبيت، تستمر البراغي في الدوران ولا يمكن ربطها. ماذا علي أن أفعل؟

ج: قد يكون السبب هو تسلسل أو أدوات التثبيت غير الصحيحة. أولاً، تأكد من إدخال رأس المزلاج بشكل صحيح في أخدود سكة التوجيه. ثانيًا، يجب استخدام مفتاح عزم الدوران ويجب تنفيذ الشد وفقًا لقيمة عزم الدوران المحددة في دليل المنتج (عادةً في حدود 16 إلى 20 نيوتن متر). أولاً، قم أولاً بربطه يدويًا، ثم في النهاية قم بربطه باستخدام مفتاح عزم الدوران.

س: ما هي المتطلبات الخاصة لاختيار المواد للمنتجات في المناطق الثلجية والباردة؟

ج: يوصى باستخدام سبائك الألومنيوم كمادة رئيسية. يتم معالجة السطح بأكسدة الأنودة لتوفير طبقة حماية جيدة ومنع التآكل.
