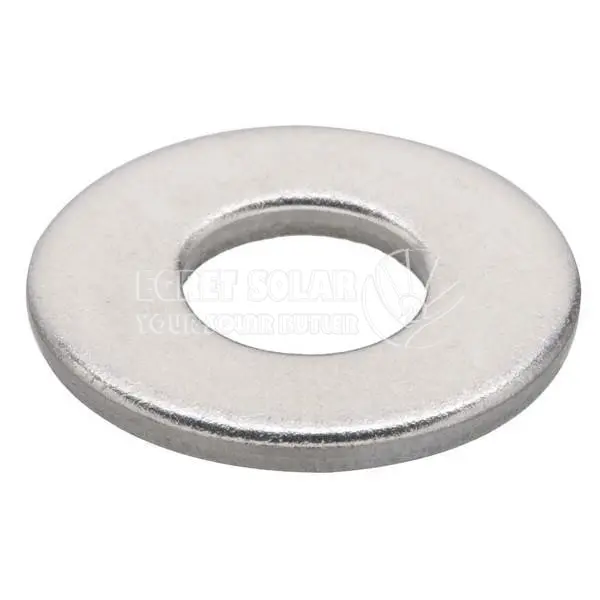

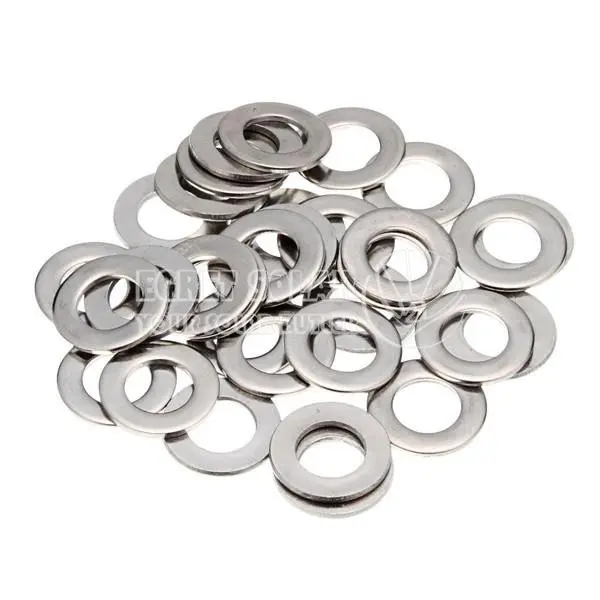

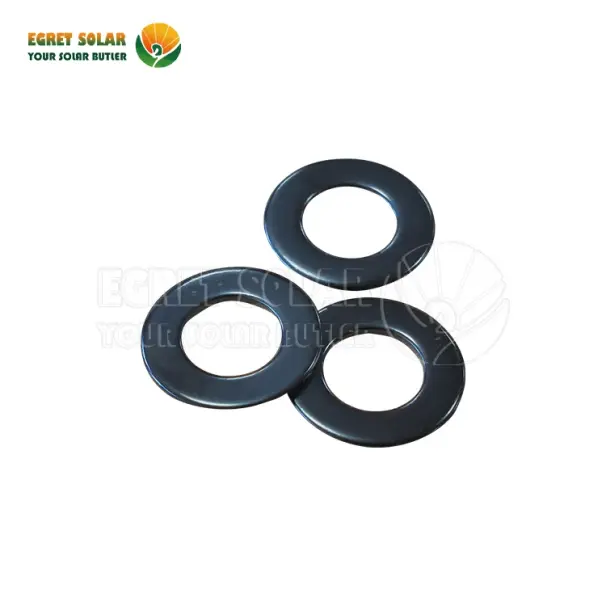

غسالة مسطحة للتصاعد الشمسي

يعد الغسالة المسطحة للتركيب الشمسي لتصاعد الطاقة الشمسية مكونًا مهمًا وصغيرًا ولكنه حيوي. إنه موحد ومقاوم للتآكل (HDG أو SS) ، غسالة ذات قطر كبير نسبيًا بحجم البراغي. تتمثل مهمتها في ضمان مشبك البراغي بشكل فعال ، وتوزيع الأحمال بأمان ، وحماية الأسطح المتصاعدة ، ومنع التغلب ، وبالتالي المساهمة بشكل كبير في السلامة الهيكلية والسلامة والمتانة على المدى الطويل للمجموعة الشمسية بأكملها. استخدم دائمًا الغسالات المحددة بواسطة الشركة المصنعة لنظام الأرفف الشمسية.

تتوفر غسالة مسطحة لتثبيت الألواح الشمسية بأحجام متعددة (M4 ، M6 ، M8 ، M10 ، M12) ، مما يتيح التوافق مع مجموعة واسعة من أقطار الترباس في مختلف التطبيقات. يوفر غسالة مسطحة من التثبيت السفلي سطحًا أملسًا بين الترباس أو رأس المسمار والمواد ، مما يساعد على منع التثبيت بسبب الاهتزاز أو الحركة.

تساعد الغسالة المسطحة في تركيب الطاقة الشمسية على منع تلف السطح الذي يمكن أن يوفر أيضًا توزيعًا أكثر توزيعًا للحمل ، مما يقلل من خطر تخفيف أو فشل السحتين.

ميزة

توزيع الحمل: تتمثل الوظيفة الأساسية في غسالة التثبيت الشمسي المسطح في نشر قوة التثبيت (الحمل) التي يمارسها رأس الجوز والترباس على مساحة سطح أكبر من مكون التثبيت (مثل سكة الألومنيوم أو قوس أو إطار اللوحة نفسه). هذا يمنع:

أضرار للمواد الأكثر ليونة (مثل قضبان الألومنيوم).

تشويه أو سحق المواد المركبة.

تركيز الإجهاد المفرط الذي يمكن أن يؤدي إلى التكسير أو الفشل.

توفير سطح محمل مستقر: يخلق سطحًا ناعمًا مسطحًا لجوز الجوز أو رأس الترباس ، مما يضمن توزيع الضغط ويقلل من خطر التغلب بسبب الاهتزاز أو ركوب الدراجات الحرارية.

تعويض عن الثقوب الضخمة: يساعد غسالة التثبيت الشمسي المسطح على ضمان مشابك ساق الترباس للمواد بشكل صحيح حتى لو كانت الثقب في مكون واحد أكبر قليلاً من قطر الترباس.

الحماية: يعمل SOS304 SUS304 SOSHER كحاجز بين الترباس/الجوز وسطح التثبيت ، مما يقلل من التآكل الجلفاني (مهم بشكل خاص عندما يتم استخدام المعادن المتماثلة مثل البراغي الفولاذية وقضبان الألومنيوم) والخدش السطحي.

منع سحق المواد الناعمة (على سبيل المثال ، قضبان الألومنيوم).

تقليل التآكل الجلفاني بين المعادن المتباينة.

ضمان توزيع الحمل حتى ضد قوى الرياح/الثلج.

الحفاظ على توتر الترباس على مدى عقود من ركوب الدراجات/الاهتزاز الحراري.

غالبًا ما تكون مطلوبة لضمانات النظام.

التعليمات

Q1: ما هي غسالة مسطحة للتثبيت الشمسي؟

ج: غسالة مصممة خصيصًا تستخدم في أنظمة أرفف الألواح الشمسية. إنه يوزع قوة التثبيت للبراغي/المكسرات لحماية أسطح التثبيت (مثل قضبان الألومنيوم) ، وتمنع الأضرار ، وتقليل التآكل ، وضمان السلامة الهيكلية على المدى الطويل.

س 2: ما هي الأحجام الشائعة؟

ج: أحجام تطابق أقطار الترباس:

- M8 (ببراغي 8 مم): معرف ~ 8.4mm ، OD 17-24mm

- M10 (الأكثر شيوعًا): معرف ~ 10.5 مم ، OD 20-30 مم

- M12: id ~ 13mm ، OD 24-36mm

تحقق دائمًا من الأبعاد لكل مواصفات الشركة المصنعة للرفوف.

س 3: ما هي المواد المستخدمة؟

ج:

-الصلب المجلفن الساخن (HDG): مقاومة تآكل فعالة من حيث التكلفة.

- الفولاذ المقاوم للصدأ (A2/304 أو A4/316): ضروري للبيئات الساحلية/القاسية. A4/316 يقدم مقاومة تآكل متفوقة.

- تجنب الصلب الكربوني العادي أو المعادن غير المتوافقة.

Q4: كيف SOS304 SOS304 SUS304 سمك الغسالة المسطحة؟

ج: عادة 1.5-3 مم. غسالات أكثر سمكا تتعامل مع أحمال أعلى ولكن تتطلب مسامير أطول. اتبع مواصفات هندسة نظام الأرفف.

س 5: ماذا يحدث إذا حذفت غسالة؟

ج: تشمل المخاطر:

- قضبان محطمة/تالفة أو إطارات الألواح.

- اتصالات فضفاضة بسبب الاهتزاز/ركوب الدراجات الحرارية.

- تسارع التآكل المجلفن.

- الفشل الهيكلي أو انفصال اللوحة.

س 6: أين يتم استخدام غسالة مسطحة للتثبيت الشمسي في المصفوفات الشمسية؟

ج: في كل اتصال مثبت:

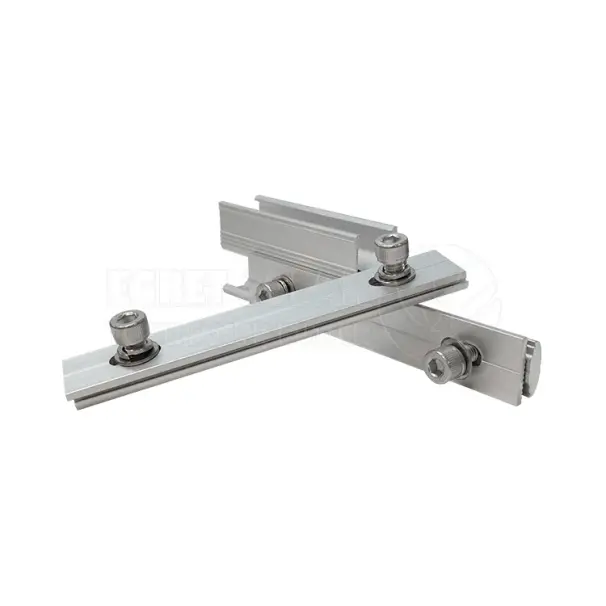

- روابط السكك الحديدية ومشابك النهاية.

- مشابك لوحة إلى القضبان.

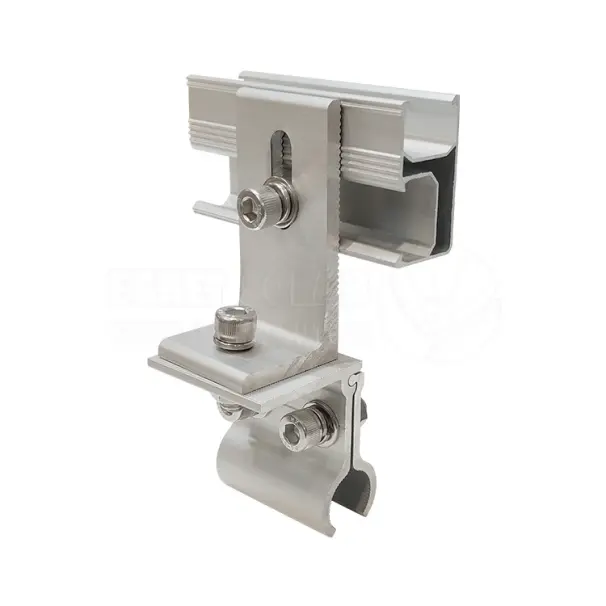

- مرفقات السقف (على سبيل المثال ، L-Feet ، وميض).

- الأسس الأرضية.
