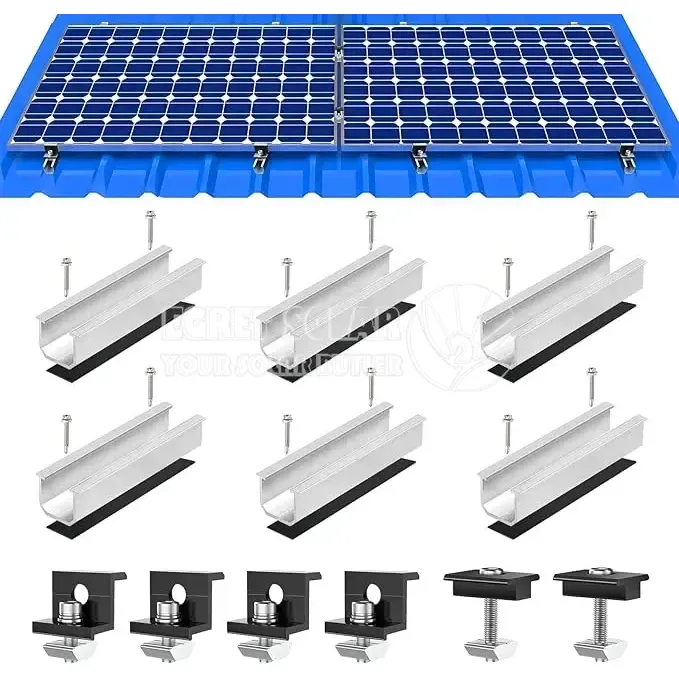

طقم التركيب الكهروضوئي للسقف شبه المنحرف

طقم تركيب Xiamen Egret Solar PV للسقف شبه المنحرف مصنوع من مادة سبائك الألومنيوم عالية الجودة مع سطح مؤكسد، وهو مقاوم للصدأ والتآكل. إنه يوفر وصلة موثوقة للألواح الشمسية الخاصة بك ويضمن عمر خدمة طويل، حتى في الظروف الجوية القاسية. بفضل التصميم المدروس والتعليمات الواضحة، فإن تركيب القضبان لدينا سريع وسهل. باستخدام حامل الألواح الشمسية شبه المنحرفة الكامل الخاص بنا، لن توفر الوقت في شراء الملحقات فحسب، بل ستوفر أيضًا المال حيث لن تضطر إلى شراء قطعة إضافية

تفاصيل:

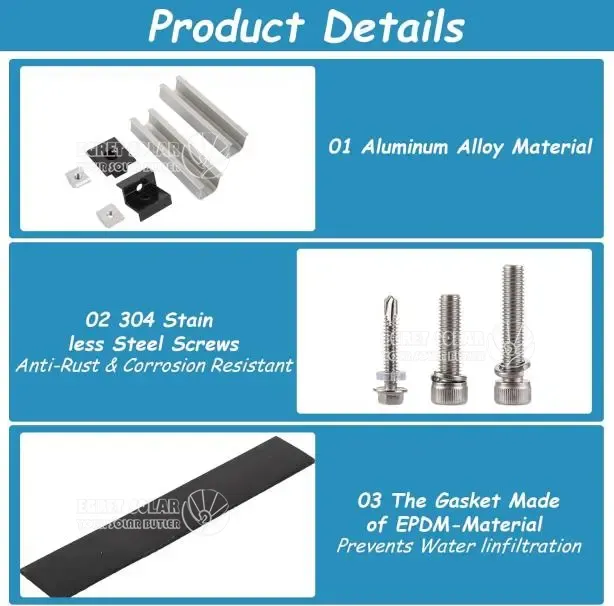

مادة عالية الجودة من سبائك الألومنيوم: حامل السقف المعدني الشمسي مصنوع من سبائك الألومنيوم (AL6005-T5)، وهي قوية ومتينة ومقاومة للتآكل ومناسبة لجميع الظروف الجوية.

تركيب وحدات الطاقة الشمسية على سطح القصدير، مناسب للألواح الشمسية.

لون المنتج: أسود + فضي

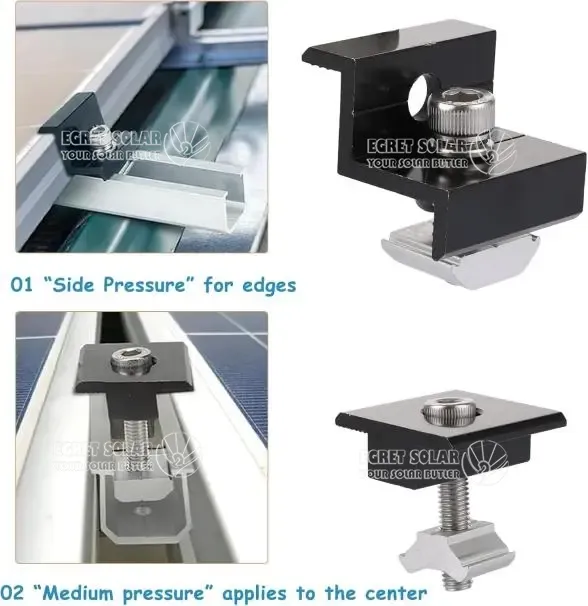

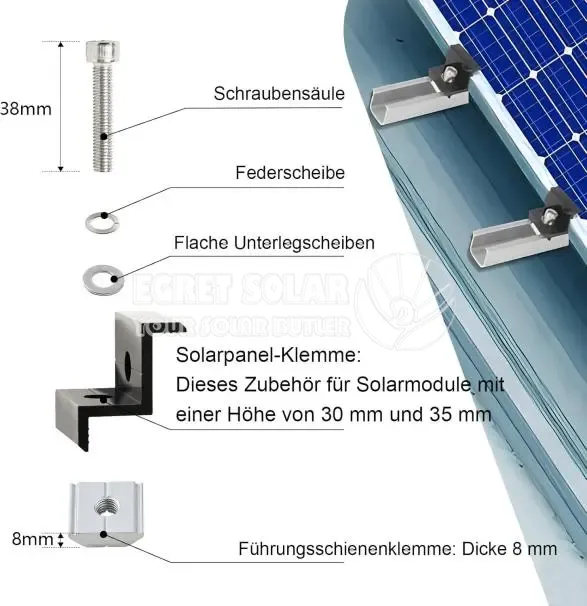

المشبك الأوسط: 30 مم، 35 مم (مناسب للألواح الشمسية).

المشابك الطرفية: 30 مم، 35 مم (مناسبة للألواح الشمسية).

ميزة:

مجموعة التثبيت الكهروضوئية للسقف شبه المنحرف مصنوعة من سبائك الألومنيوم عالية الجودة (AL6005-T5)، سطح مؤكسد للحصول على حواف ناعمة، ومستقر ومقاوم للتآكل للأشعة فوق البنفسجية والحرارة والبرودة والرطوبة.

يتم استخدام Solar Mount for Tin Roof لمشابك الوحدة الشمسية لربط الوحدات بالقضبان وإنشاء اتصال قوي بين الوحدات. مناسبة لارتفاع الوحدة 30-35 مم، يمكنك ضبط الإعداد وفقًا لاحتياجاتك لضمان الاستقرار والأداء.

دعامة شمسية، بناء معياري للتركيب السهل والمريح، لا حاجة إلى ملحقات معقدة، تركيب جداري على حامل الوحدة الكهروضوئية، فقط البراغي والصواميل المطلوبة لتوصيل الألواح الشمسية بالقضبان بشكل آمن.

تم تجهيز حامل الطاقة الشمسية للسقف شبه المنحرف بمشبك محسّن قابل للتعديل، وهو مناسب للألواح الشمسية بسماكة 30 إلى 35 ملم. يمكنك ربط اللوحة الشمسية عن طريق ضبط المشبك لتحقيق أفضل تأثير للتثبيت.

يعتبر التركيب الكهروضوئي مناسبًا لمجموعة متنوعة من التطبيقات، بما في ذلك الكرفانات والمنازل والقوارب والشرفات. يمكن تركيبه على أنواع مختلفة من الأسطح مثل البلاط أو الأسفلت أو الأسطح المسطحة. مع هذا التركيب، يمكنك تركيب الألواح الشمسية الخاصة بك في أي مكان تريد استخدام الطاقة الشمسية فيه.

التعليمات

1. ما هي أنواع الأقواس الكهروضوئية المناسبة لأسطح الصفيح؟

المشابك غير المخترقة:

مثالية للدرزات الدائمة أو أسطح الصفيح المموج. يتم تثبيتها على طبقات/أضلاع مرتفعة بدون حفر، مما يحافظ على مقاومة الماء.

اختراق الجبال:

للأسطح بدون طبقات مرتفعة. استخدم براغي ذاتية الحفر مع غسالات EPDM ومانعات التسرب المقاومة للماء (على سبيل المثال، شريط البوتيل) عند نقاط الاختراق.

الأنظمة الخالية من السكك الحديدية:

قم بتوصيل الألواح مباشرة بالأقواس، مما يقلل من تكاليف المواد. مناسبة للمناطق منخفضة الرياح (<45 م/ث).

2. كيف يتم تركيب الأقواس على أسطح الصفيح المموج؟

الخطوات الرئيسية:

تقييم السقف: التحقق من القدرة الهيكلية (≥1.4 كيلو نيوتن/م² حمل الثلج، ≥216 كم/ساعة مقاومة الرياح) والتحقق من التآكل/التلف.

محاذاة المشبك/السكك الحديدية:

محاذاة القضبان بالتوازي مع التموجات.

تباعد المشبك: 600-900 مم للألواح القياسية؛ خفض إلى 500 ملم في مناطق الرياح العاتية.

الختم: ضع مادة مانعة للتسرب تحت قواعد المشبك وحول البراغي لمنع دخول الماء.

التحكم في عزم الدوران: قم بربط البراغي إلى 25 قدمًا - رطلًا كحد أقصى - يؤدي الإفراط في التشديد إلى تشويه صفائح القصدير.

3. ما هي المواد التي تضمن طول العمر؟

سبائك الألومنيوم (6065-T5): خفيفة الوزن، ومقاومة للتآكل؛ بأكسيد للحماية من الأشعة فوق البنفسجية.

الفولاذ المقاوم للصدأ (SUS304): ضروري للمناطق الساحلية/عالية الملوحة. تجنب الخلط مع الفولاذ المجلفن لمنع التآكل الكهربائي.

المعالجة السطحية: يعمل طلاء الأنودة أو مسحوق الطلاء على إطالة العمر الافتراضي إلى أكثر من 25 عامًا.

4. ما هي أحمال الرياح/الثلج التي يمكن أن تتحملها هذه الأقواس؟

مقاومة الرياح: يمكن لمجموعة التركيب الكهروضوئية للسقف شبه المنحرف أن تصل إلى 216 كم/ساعة (60 م/ث) عندما تكون مسافة المسار ≥1.2 م.

حمل الثلج: معتمد بـ 1.4-1.6 كيلو نيوتن/م² (30-40 رطل لكل قدم مربع). بالنسبة للثلوج الأثقل، قم بتقليل المسافة بين القضبان أو قم بإضافة دعامات متوسطة الامتداد.

المعايير الهندسية: تتوافق مع AS/NZS 1170 وDIN 1055 واختبار نفق الرياح TÜV.

5. كيف تؤثر زاوية السقف على اختيار الدعامة؟

الأسطح منخفضة الانحدار (0 درجة - 10 درجات): استخدم أقواس الإمالة (مجموعات من 5 درجات إلى 10 درجات) لتحسين زاوية اللوحة.

أسطح شديدة الانحدار (حتى 60 درجة): تسمح الأقواس المثلثة القابلة للتعديل بإمالة 10 درجة إلى 60 درجة.

اعتبارات الرياح: الميلات الأعلى تزيد من رفع الرياح - يتم تعزيزها بمشابك إضافية.

6. ما هي الصيانة المطلوبة؟

عمليات التفتيش السنوية: بعد الانتهاء من تركيب حامل اللوحة الشمسية للوحتين شمسيتين، يجب فحص إحكام البراغي كل عام. إذا كان هناك أي ارتخاء، فيجب تقويته وتشديده في الوقت المناسب.

التنظيف: قم بإزالة الحطام من قنوات المشبك لمنع تجمع المياه.

إصلاح الطلاء: قم بإصلاح الأنودة/الطلاء المخدوش خلال 48 ساعة لتجنب الصدأ.

7. الشهادات والضمان؟

الشهادات الإلزامية: TÜV، CE، SGS، وISO 9001 تضمن الامتثال الهيكلي.

الضمان: 125 عامًا على الأجهزة؛ ضمانات الأداء لمدة 25 عامًا متوفرة.
